รายละเอียดสินค้า:
|
ชื่อ: | สายการอัดรีดท่อพีวีซี | รายละเอียดการบรรจุ: | ฟิล์มห่อ |
---|---|---|---|
พลาสติก: | พีวีซี | แอปพลิเคชัน: | การทำท่อ |
วัตถุดิบ: | ผงพีวีซี | การออกแบบสกรู: | สกรูคู่ทรงกรวย |
วัสดุของสกรู: | 38CrMoALA | เครื่องยนต์: | SIEMENS |
อินเวอร์เตอร์: | ABB | เซ็นเซอร์อุณหภูมิ: | ออมรอน |
แสงสูง: | เครื่องผลิตท่อพีวีซี 400 มม.,เครื่องทำท่อพีวีซีผง,เครื่องอัดรีดสกรูคู่ทรงกรวย 400 มม |

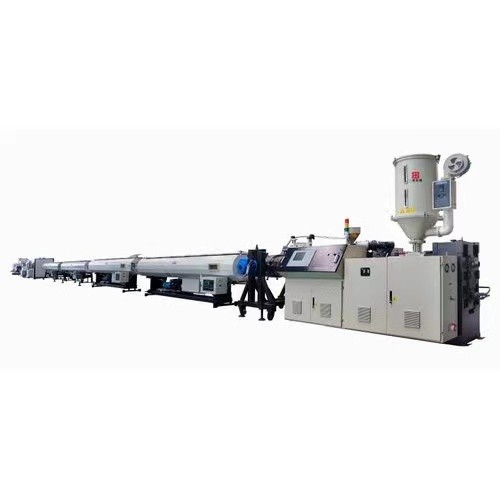

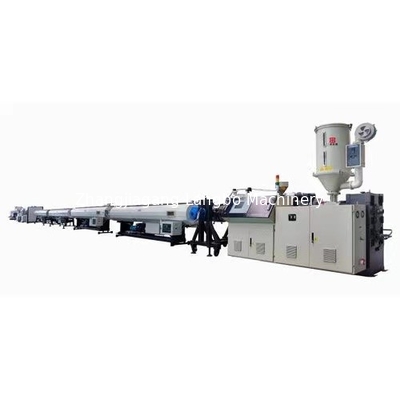

โรงงานผลิตท่อพีวีซี 50-400 มม.
กระบวนการผลิต
ขั้นตอนแรกของการผลิตท่อคือการเตรียมวัตถุดิบลูกค้าสามารถผสมผงพีวีซีกับสารเติมแต่งอื่นๆ ได้ด้วยตัวเองส่วนผสมจะถูกป้อนเข้าสู่เครื่องอัดรีดวัสดุจะถูกทำให้เป็นพลาสติกในเครื่องอัดรีดแล้วจะถูกอัดเข้าไปในแม่พิมพ์วัสดุถูกขึ้นรูปด้วยแม่พิมพ์และออกไปโดยมีลักษณะเป็นท่อท่อที่รีดจากแม่พิมพ์จะร้อนและอ่อนท่อที่มีรูปร่างไม่เสถียรจะถูกสอบเทียบและระบายความร้อนด้วยปลอกสุญญากาศในถังสอบเทียบสุญญากาศจากนั้นท่อจะเข้าไปในถังทำความเย็นเพื่อระบายความร้อนเพิ่มเติมเครื่องดึงออกตั้งอยู่ถัดจากถังทำความเย็นและนำท่อออกจากเครื่องอัดรีดตามความยาวที่กำหนด ท่อจะถูกตัดและบรรจุเพื่อการขนส่ง
แบบอย่าง | เส้นผ่านศูนย์กลางท่อ | เครื่องอัดรีด | กำลังเครื่องอัดรีด | ความจุ |
LB-32A | 16-32(สี่) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32(สี่) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50(คู่) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50(คู่) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63(คู่) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
ส่วนประกอบเบื้องต้น

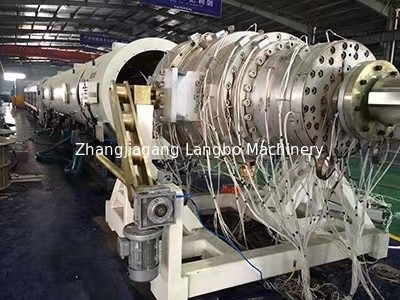

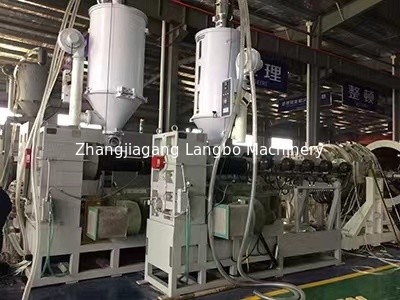

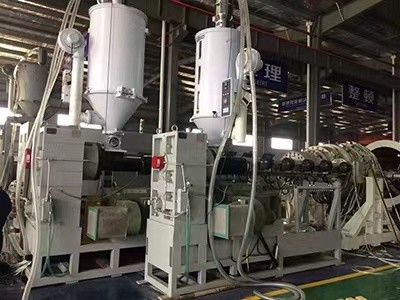

เครื่องอัดรีดสกรูคู่ทรงกรวย
สารประกอบพีวีซีมีความไวต่อแรงเฉือนและอุณหภูมิสูงดังนั้น เราควรค่อยๆ ดำเนินการกับเครื่องอัดรีดสกรูคู่แบบขนานหรือทรงกรวย ทั้งนี้ขึ้นอยู่กับข้อกำหนดปริมาณงานและขนาดท่อในฐานะที่เป็นอุปกรณ์ระดับมืออาชีพ เครื่องอัดรีดสกรูคู่ทรงกรวยไม่เพียงแต่สามารถแปรรูปสารประกอบพีวีซี ส่วนผสมของพีวีซีและไม้/คอมโพสิตเท่านั้น แต่ยังรวมถึงสารประกอบของ PP/PE และผงไม้ด้วย

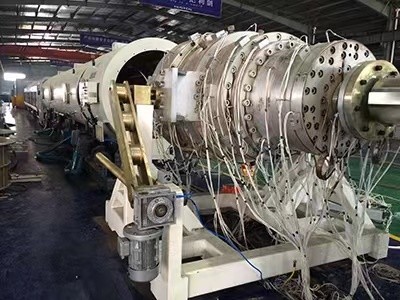

เชื้อรา
แบบท่อขึ้นรูปด้วยแม่พิมพ์ด้วยวัตถุดิบต่างๆการออกแบบแม่พิมพ์พิเศษของเราทำให้เกิดความหนืดในอุดมคติของการหลอมวัสดุ ซึ่งส่งผลต่อการขึ้นรูปท่อและพลังงานการอัดรีดพื้นผิวทั้งหมดที่สัมผัสกับวัสดุได้รับการขัดเงา ด้วยเหตุนี้ ความเสียดทานในการอัดรีดจึงลดลง

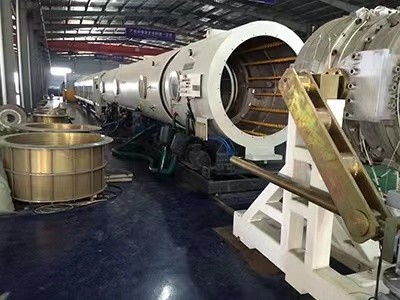

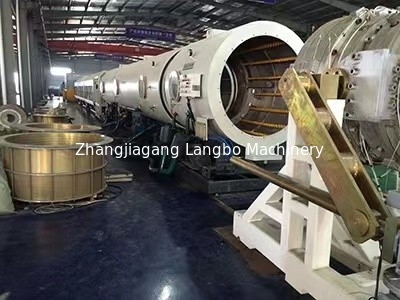

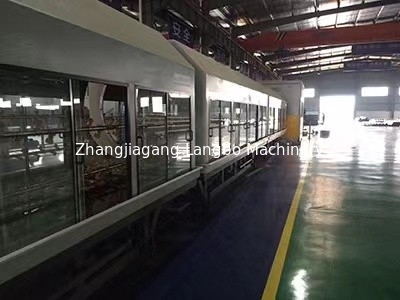

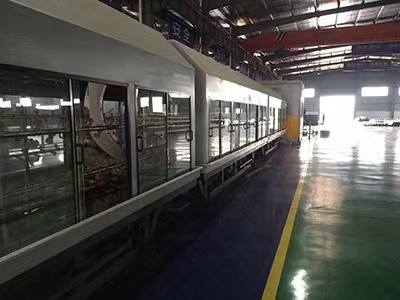

ถังสอบเทียบสูญญากาศ & ถังทำความเย็น
ผ่านถังสอบเทียบสุญญากาศ รูปร่างท่อจะถูกกำหนดนอกจากนั้นคุณภาพพื้นผิวของท่อยังได้รับอิทธิพลจากขั้นตอนนี้LANGBO Vacuum Calibration Tanks ผลิตขึ้นด้วยสแตนเลสหัวฉีดพ่นได้รับการออกแบบมาเพื่อประสิทธิภาพการระบายความร้อนสูงสุดน้ำหล่อเย็นจะโปรยลงบนผิวท่อพลาสติกร้อนเมื่อรวมกับการขึ้นรูปของแม่พิมพ์แล้ว คุณภาพของพื้นผิวของท่อจะถูกกำหนด
แรงดันบนถังสุญญากาศของเราสามารถปรับได้ ดังนั้นแรงดันสุญญากาศจึงสามารถแก้ไขได้ตามข้อกำหนดของท่อเราปิดผนึกปะเก็นสำหรับทุกฝาบนถังสูญญากาศสิ่งนี้จะหยุดการรั่วไหลของสุญญากาศและลดการใช้พลังงานให้เหลือน้อยที่สุดเรานำเทคโนโลยีกระบวนการที่ซับซ้อนมาใช้เพื่อรับประกันคุณภาพของผลิตภัณฑ์ของเรา
ลากออกหน่วย
เรามีหน่วยลากจูงที่หลากหลายซึ่งสามารถจัดหาโซลูชั่นที่เหมาะสมที่สุดให้กับลูกค้าด้วยช่วงเส้นผ่านศูนย์กลาง 16 ถึง 800 มม.
สามารถนำหน่วย Caterpillar และ Belt Haul-off มาใช้ตามเงื่อนไขการผลิต
ความเร็วในการดึงออกสามารถเชื่อมต่อกับความเร็วในการอัดรีดเพื่อให้ความหนาของผนังมีความสมมาตรมากขึ้น
โดยทั่วไปแล้วหน่วย Belt Haul-off จะใช้สำหรับท่อขนาดเล็กและการรีดขึ้นรูปด้วยความเร็วสูงปราศจากการสั่นสะเทือนและให้การควบคุมที่ดีเยี่ยมแม้ในความเร็วสูง
หนอนผีเสื้อสามารถดึงท่อขนาดใหญ่ได้อย่างง่ายดายพื้นผิวของกรงเล็บถูกปกคลุมด้วยโฟม PU ซึ่งสามารถป้องกันการลื่นระหว่างท่อและกรงเล็บ
การตั้งค่าความเร็วของสายพานและหนอนผีเสื้อสามารถปรับได้โดยอินเวอร์เตอร์ดังนั้น มนุษย์จึงสามารถทำงานบนแผงควบคุมได้อย่างง่ายดาย

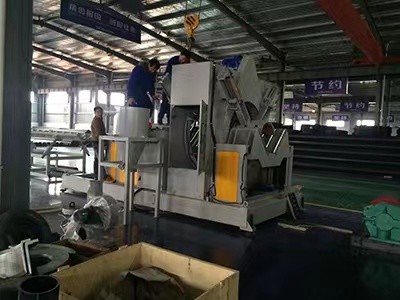

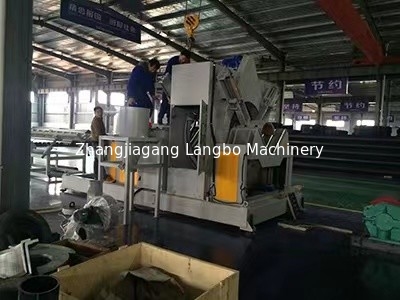

เครื่องตัด
หัวกัดที่มีประสิทธิภาพสูงสามารถรับประกันความยาวของท่อตัดได้เท่ากันดังนั้นจำเป็นต้องมีตัวเข้ารหัสคุณภาพสูงและหัวกัดที่แม่นยำหัวกัดมีแนวคิดการออกแบบสองแบบเช่นเดียวกับหัวตัดแบบลากและแบบดึงออก: ใบเลื่อยและใบเลื่อยดาวเคราะห์ขึ้นอยู่กับเส้นผ่านศูนย์กลางของท่อตัด
ระบบควบคุม
ระบบควบคุมประกอบด้วยตัวควบคุมและตัวดำเนินการที่เกี่ยวข้องกับการทำงานทั้งหมด เช่น โมดูล PLC, แผง HMI (Human Machine Interface), เทอร์โมมิเตอร์, คอนเนคเตอร์ และอื่นๆองค์ประกอบที่มีคุณภาพสูงมีความสำคัญสำหรับการผลิตที่มั่นคงและแม่นยำ
หน่วยเสริม
สำหรับการผลิตท่อ มีหน่วยการทำงานบางอย่าง เช่น เลเซอร์ เครื่องพิมพ์หมึก เครื่องเรียงท่อ และเครื่องขึ้นรูปซ็อกเก็ต
ด้วยเครื่องพิมพ์ ผู้ผลิตท่อสามารถเขียนข้อมูลการผลิตลงบนท่อได้

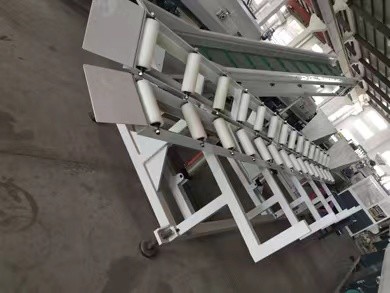

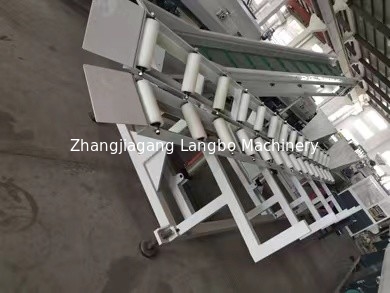

Stacker สามารถใช้เก็บท่อหลังการตัด
เครื่องขึ้นรูปซ็อกเก็ตสามารถสร้างปลายด้านหนึ่งของท่อให้มีเส้นผ่านศูนย์กลางใหญ่ขึ้นเพื่อให้ท่อทั้งสองสามารถเชื่อมต่อแบบ end-to-end
