สายการอัดรีดท่อพีวีซี 16-315 มม
สายการผลิตท่อพีวีซีประกอบด้วยกลุ่มการผสมความเร็วสูง เครื่องอัดรีดสกรูคู่ทรงกรวย แม่พิมพ์ เส้นผ่านศูนย์กลางสุญญากาศที่ปรับเทียบแท้งค์น้ำหล่อเย็น การดึงออก เครื่องพิมพ์หมึก เครื่องตัดเลื่อย รถเรียงซ้อน ฯลฯ
กลุ่มผลิตภัณฑ์นี้ใช้การออกแบบสกรูที่ไม่เหมือนใคร ซึ่งมีคุณสมบัติมีเวลาเหลือน้อยสำหรับวัสดุในถังบรรจุ และผลการผสมและการทำให้เป็นพลาสติกที่ดีมันใช้กล่องลดคุณภาพพิเศษพร้อมโครงร่างที่สวยงาม การทำงานที่เสถียรและเสียงรบกวนต่ำฮีตเตอร์เซรามิกแบบครีบสำหรับทำความร้อนในถังและระบบระบายความร้อนด้วยอากาศทำให้ควบคุมอุณหภูมิได้อย่างแม่นยำระบบกำจัดก๊าซในสุญญากาศสามารถกำจัดความชื้นและก๊าซระเหยออกจากวัสดุและรับประกันคุณภาพของผลิตภัณฑ์มอเตอร์หลักใช้ตัวควบคุมความเร็ว DC ที่ควบคุมด้วยซิลิกอนหรือตัวควบคุมความเร็วความถี่แบบแปรผัน ซึ่งให้เอาต์พุตแรงบิดที่เสถียรและการควบคุมความเร็วที่น้อยลงเหมาะสำหรับการแปรรูปผง PVC หรือ UPVC
ขั้นตอนการผลิต:
วัตถุดิบ + สารเติมแต่ง → การผสม → การลำเลียงวัสดุ → การให้อาหารแบบบังคับ → เครื่องอัดรีดสกรูคู่ทรงกรวย → แม่พิมพ์อัดรีด → ชุดควบคุมเส้นผ่านศูนย์กลาง → การฉีดพ่นกล่องสร้างรูปทรงสุญญากาศ → ถังเก็บน้ำหล่อเย็นแบบฉีดพ่น/แช่ → เครื่องทำเครื่องหมาย → รถแทรกเตอร์ตีนตะขาบ → เครื่องตัด → เครื่องขยายท่อ → รถยกท่อ → การตรวจสอบและบรรจุท่อ
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | เส้นผ่านศูนย์กลางท่อ | เครื่องอัดรีด | พลังของเครื่องอัดรีด | ความจุ |
| LB-32A | 16-32(สี่) | SJ65/132 | 37เอซี | 250 |
| LB-32B | 16-32(สี่) | SJ80/156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50(คู่) | SJ51/105 | 18.5เอซี | 150 |
| LB-50C | 16-50(คู่) | SJ65/132 | 37เอซี | 250 |
| LB-63A | 16-63 | SJ51/105 | 18.5เอซี | 150 |
| LB-63B | 16-63(คู่) | SJ65/132 | 37เอซี | 250 |
| LB-160 | 50-160 | SJ65/132 | 37เอซี | 250 |
| LB-250 | 63-250 | SJ65/132 | 37เอซี | 250 |
| LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
| LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
ส่วนประกอบหลักของสายการผลิต
เครื่องอัดรีดสกรูคู่ทรงกรวย: ติดตั้งระบบบังคับป้อนวัสดุปริมาณคงที่ ระบบควบคุมอุณหภูมิอัตโนมัติ ระบบดูดไอเสีย และระบบควบคุมความเร็วอัตโนมัติ
โครงสร้างนี้ช่วยให้มั่นใจได้ถึงการควบคุมอุณหภูมิของวัสดุอย่างแม่นยำ ความคงตัวของพลาสติก และเพิ่มความเร็วในการผลิตอย่างมากมอเตอร์หลักคือตัวแปลงโดยตรงหรือตัวแปลงความถี่
แม่พิมพ์อัดรีด PVC: วัสดุคุณภาพสูง 40Cr.พื้นผิวแม่พิมพ์ผ่านการขัดเงาและชุบโครเมี่ยมมันใช้โครงสร้างของเกลียวหลายหัวการหลอมมีความดันต่ำเมื่อรีดในปริมาณมาก หัวดายยังคงรักษาอุณหภูมิต่ำไว้ได้
ถังเก็บน้ำเทียบมาตรฐานแบบสุญญากาศ วัสดุของตัวเครื่องมีความแข็งสูงและกระดานสแตนเลสคุณภาพดีทนต่อแรงดันสูง ทนต่อการกัดกร่อน และสองขั้นตอนสำหรับท่อเส้นผ่านศูนย์กลางขนาดใหญ่
ไฟฟ้าควบคุมอุณหภูมิของน้ำ
วัสดุหัวฉีดเป็นพลาสติกวิศวกรรม ABSโครงเครื่องสามารถปรับได้สามมิติการเคลื่อนที่จากด้านหน้าไปด้านหลังใช้ไดรฟ์ตัวลดไซโคลิดและขึ้นและลงและซ้ายและขวาใช้การปรับสกรู
แท้งค์น้ำหล่อเย็นแบบพ่นฝอย: ตัวถังทำจากสแตนเลสและม่านบังแดด PVC อ่อนใสลูกลอยสแตนเลสปรับระดับน้ำและไฟฟ้าควบคุมอุณหภูมิน้ำวัสดุหัวฉีดเป็นพลาสติกวิศวกรรม ABS
เครื่องดึงออก: ใช้วิธีการแปลงความถี่เฟรมการลากทุกเฟรมจะถ่ายโอนด้วยโซ่ซึ่งทำให้ทุกแทร็คเคลื่อนที่พร้อมกันมันเป็นการหนีบความยืดหยุ่นด้วยลม
เครื่องตัด: เป็นการตัดดาวเคราะห์สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ใบมีดหมุนและส่วนการตัดและการใส่ส่วนใบมีดหมุนมีโครงสร้างการตัดมุม อุปกรณ์หนีบครึ่งอลูมิเนียมลม และอุปกรณ์ทำความสะอาด
ระบบควบคุม: เราสามารถนำเสนอระบบควบคุม Siemens PLC ซึ่งเป็นระบบควบคุมอัจฉริยะนอกจากนี้ เรายังสามารถนำเสนอระบบควบคุมทั่วไปซึ่งใช้ชิ้นส่วนไฟฟ้าของ Siemens, เครื่องควบคุมอุณหภูมิ Omronการดำเนินการเป็นเรื่องง่าย

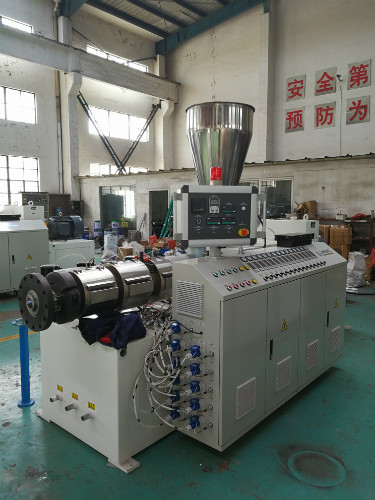

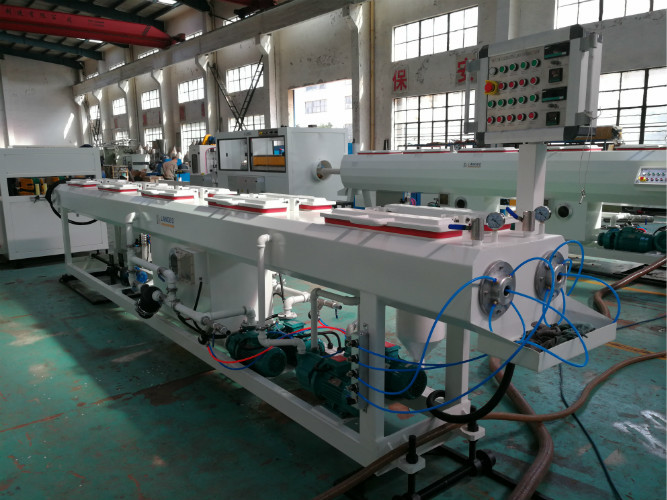

เครื่องอัดรีด ถังสูญญากาศ

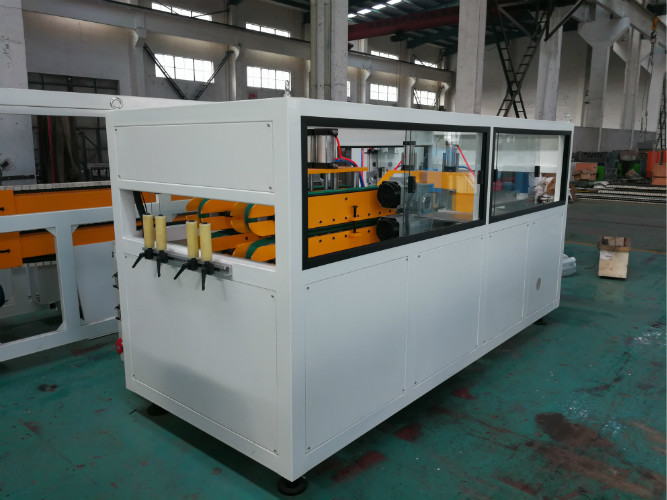

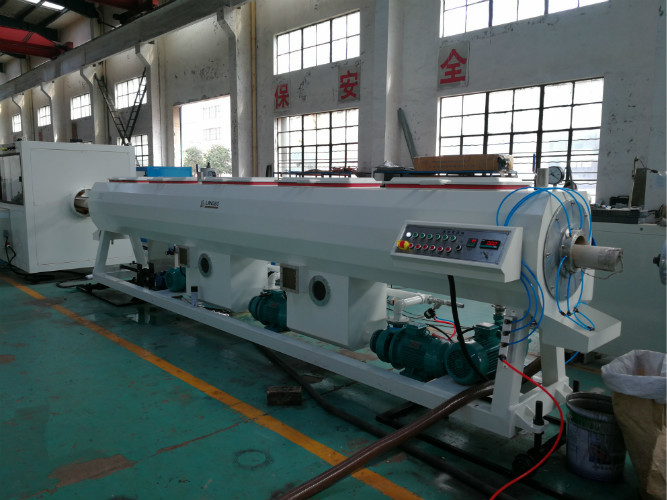

เครื่องลากออกถังสุญญากาศพร้อมฟังก์ชั่นทำความเย็น

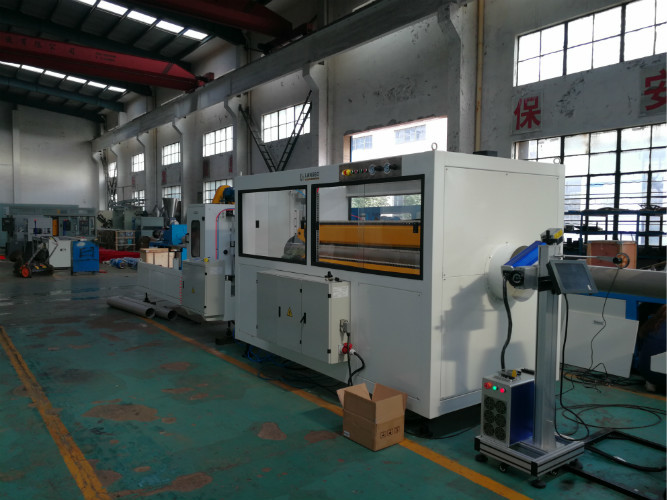

เครื่องตัด เครื่องดึงออก
